Este libro de Excel permite capturar las mediciones de discos y pastillas de freno, junto con el límite de servicio y la fuente técnica aplicable para cada componente.
La hoja obtiene el mínimo medido, calcula el margen frente al límite y clasifica el registro para orientar la revisión administrativa. No sustituye el diagnóstico ni la decisión de personal competente.
Para qué sirve esta plantilla
- Centraliza hasta 100 registros de discos y pastillas con datos de unidad, ubicación, mediciones y responsable de captura.
- Reduce comparaciones manuales al calcular el menor espesor y su diferencia respecto del límite de servicio.
- Distingue registros evaluados de aquellos sin medición, incompletos o sin límite documentado.

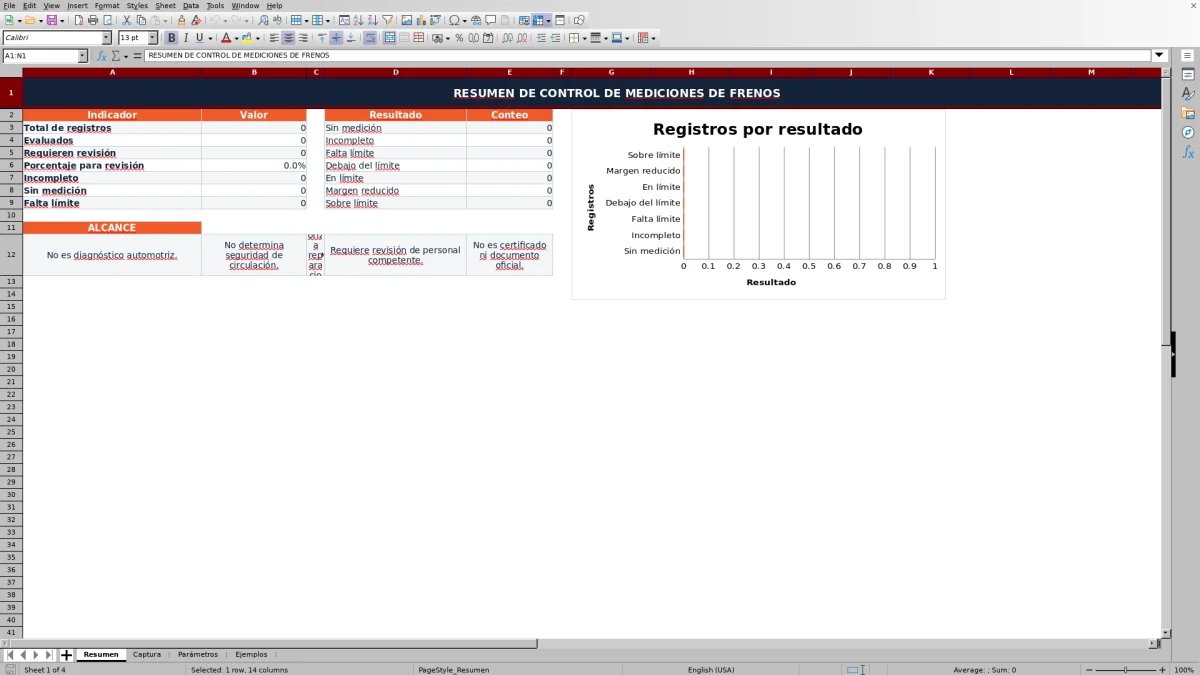

- Facilita la priorización administrativa mediante indicadores, conteos por resultado y un gráfico de resumen.
Qué incluye el libro
Cómo empezar
1. Ajusta los parámetros
Revisa la hoja Parámetros. Define cuántas lecturas requiere el procedimiento, el margen de alerta, la fecha de corte, el espesor máximo y las listas de captura.
2. Identifica el componente
En Captura, registra el folio, la fecha, la referencia interna y el alias de la unidad. Después selecciona eje, lado y pieza para ubicar correctamente el disco o la pastilla.
3. Captura mediciones y límite
Ingresa hasta tres lecturas en milímetros. Transcribe el límite de servicio y documenta la fuente del límite; el libro no proporciona especificaciones de fabricantes.
4. Interpreta y canaliza
Comprueba el mínimo, el margen y la columna Resultado. Corrige datos faltantes y canaliza los casos señalados para que personal competente determine la acción técnica.
Qué compara la plantilla de medición de frenos
La plantilla relaciona tres entradas principales: las lecturas de espesor, el límite de servicio y la fuente que respalda ese límite. Con esos datos calcula el menor espesor registrado y el margen disponible.
La comparación se realiza por pieza y ubicación. Por ello, antes de interpretar el resultado conviene verificar que el eje, el lado y el tipo de componente correspondan a la medición transcrita.
Datos necesarios para obtener un resultado útil
Registra el folio para que la fila forme parte del total del resumen. Captura también la fecha, la identificación interna, el alias de la unidad, el eje, el lado, la pieza y la persona responsable de la transcripción.
Las lecturas y el límite aceptan valores desde 0.01 mm hasta el espesor máximo configurado, que inicialmente es de 80 mm. Las fechas se validan desde el 1 de enero de 2020 hasta la fecha de corte establecida.
Caso práctico: pastilla con margen reducido
Supón que una pastilla tiene lecturas de 3.80, 3.50 y 3.30 mm, con un límite de servicio documentado de 3.00 mm. Excel toma 3.30 mm como mínimo y calcula un margen de 0.30 mm.
Como el margen es positivo, pero no supera el valor de alerta inicial de 0.50 mm, el resultado es Margen reducido. La acción administrativa es verificar la fuente, dejar observaciones y canalizar el registro para revisión técnica; el cálculo no autoriza por sí mismo una reparación.
Cómo interpretar los estados de la medición
Debajo del límite indica que el mínimo es menor que el límite capturado; En límite señala que ambos valores son iguales; Margen reducido corresponde a una diferencia positiva igual o inferior al margen de alerta; Sobre límite indica una diferencia mayor.
El resumen agrupa Debajo del límite, En límite y Margen reducido dentro de Requieren revisión. Sin medición, Incompleto y Falta límite deben resolverse primero porque no representan una comparación terminada.
Errores comunes y soluciones al capturar espesores
- Sin medición: ingresa al menos una lectura numérica y confirma que esté expresada en milímetros.
- Incompleto: completa la cantidad de lecturas requerida o revisa si el parámetro de una a tres lecturas corresponde al procedimiento autorizado.
- Falta límite: transcribe el límite de servicio y registra la fuente técnica aplicable.
- Fecha o espesor rechazado: comprueba la fecha de corte y el espesor máximo definidos en Parámetros.
Después de corregir las entradas, revisa nuevamente el mínimo, el margen y el resultado antes de canalizar el registro.
Comparación con alternativas de control de mediciones
| Criterio | Plantilla de Excel | Registro manual | Hoja simple |
|---|---|---|---|
| Entradas | Campos para identificación, tres lecturas, límite y fuente | Anotaciones libres | Columnas definidas por el usuario |
| Comparación | Mínimo y margen calculados automáticamente | Cálculo manual | Depende de las fórmulas creadas |
| Control de faltantes | Estados específicos para medición incompleta o límite ausente | Revisión visual | Depende de controles adicionales |
| Seguimiento | Conteos, porcentaje para revisión y gráfico | Resumen elaborado por separado | Depende del diseño de la hoja |
La plantilla es conveniente cuando se necesita uniformar la captura y priorizar revisiones. No reemplaza una fuente técnica ni una evaluación profesional.
Alcance administrativo y acción posterior
El resultado organiza registros para revisión, pero no determina si una unidad puede circular ni establece por sí mismo qué reparación debe realizarse. Los límites deben proceder de documentación aplicable al componente evaluado.
Cuando un registro requiera revisión, conserva las lecturas, el límite, la fuente y las observaciones. Entrega esa información a personal competente para validar la medición, interpretar la especificación y decidir la acción técnica.
Preguntas frecuentes
¿La plantilla incluye límites de servicio de fabricantes?
No. El límite debe transcribirse para cada registro desde una fuente técnica aplicable y esa fuente debe documentarse en la columna correspondiente.
¿Qué lectura utiliza Excel para hacer la comparación?
Utiliza el menor valor numérico entre las tres columnas de lectura. Después resta el límite de servicio a ese mínimo para calcular el margen.
¿Qué sucede si solo capturo una o dos lecturas?
Si la cantidad es menor que LecturasRequeridas, el resultado será Incompleto. El parámetro admite valores enteros de uno a tres y debe ajustarse al procedimiento interno autorizado.
¿Cuándo se clasifica una medición como Margen reducido?
Cuando el mínimo medido supera el límite, pero la diferencia es igual o inferior al margen de alerta. El valor inicial configurado es de 0.50 mm.
¿El resultado puede usarse para autorizar una reparación?
No. Es una clasificación administrativa que requiere revisión de personal competente; no constituye diagnóstico, no determina seguridad de circulación y no autoriza reparaciones.
